La nueva infraestructura de regadío consiste en una red de distribución a presión que dará servicio a todas las parcelas de regadío. Esta red de distribución parte desde una tubería de impulsión ya ejecutada.
El presente proyecto comprende las siguientes infraestructuras:
- Redes de Riego a presión.
- Red de tuberías terciarias
- Telecontrol de la red
ENGANCHE CON TUBERÍA
La obra de captación ya esta ejecutada y en el punto de enganche con la tubería existente se colocará una válvula de corte que independice la tubería existente realizada en la fase I, con las tuberías de este proyecto. También se colocarán una válvula de sobrevelocidad, para corte automático del caudal circulante en el caso de rotura de las tuberías de la red de riego, y un caudalímetro.

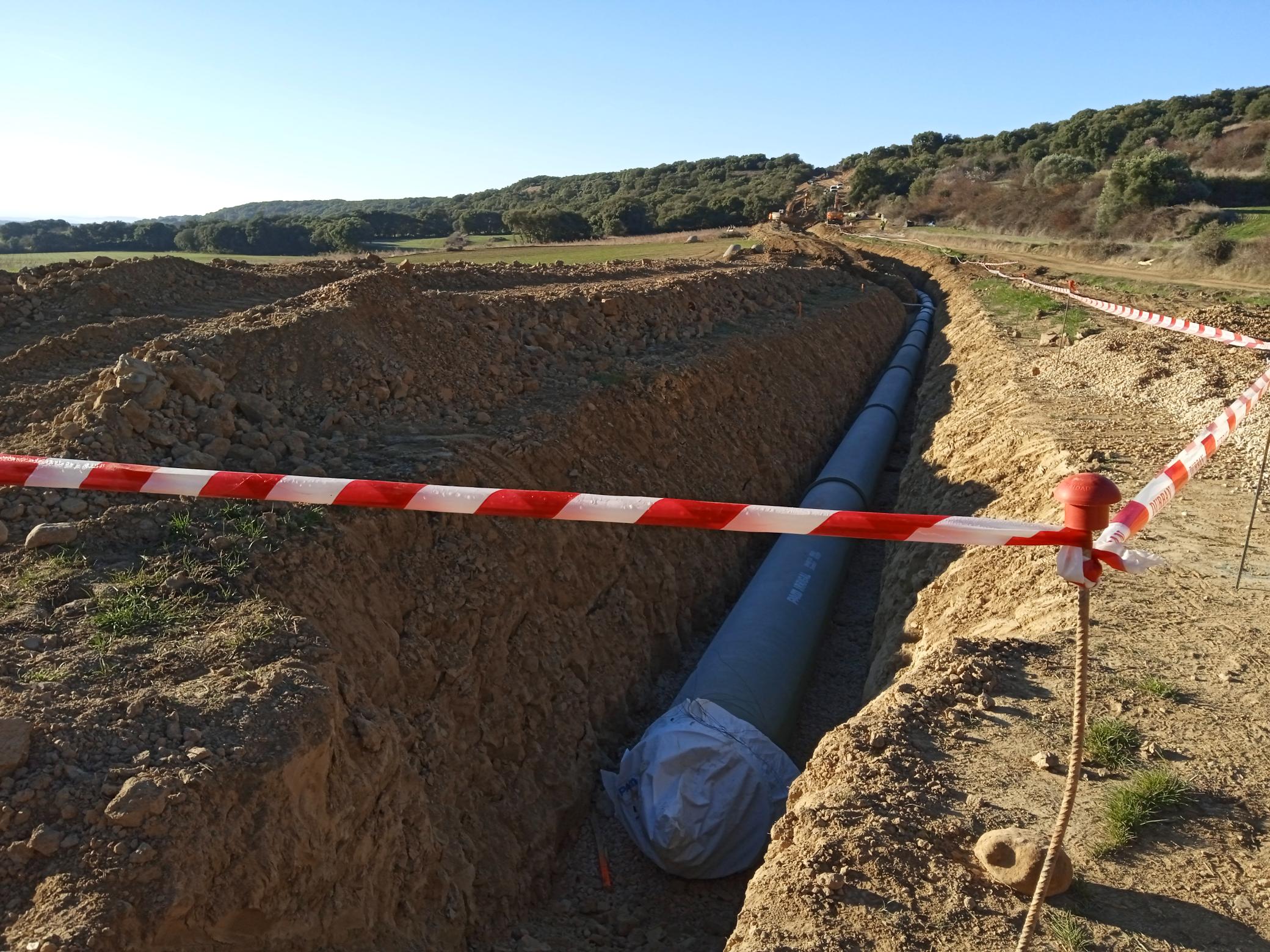

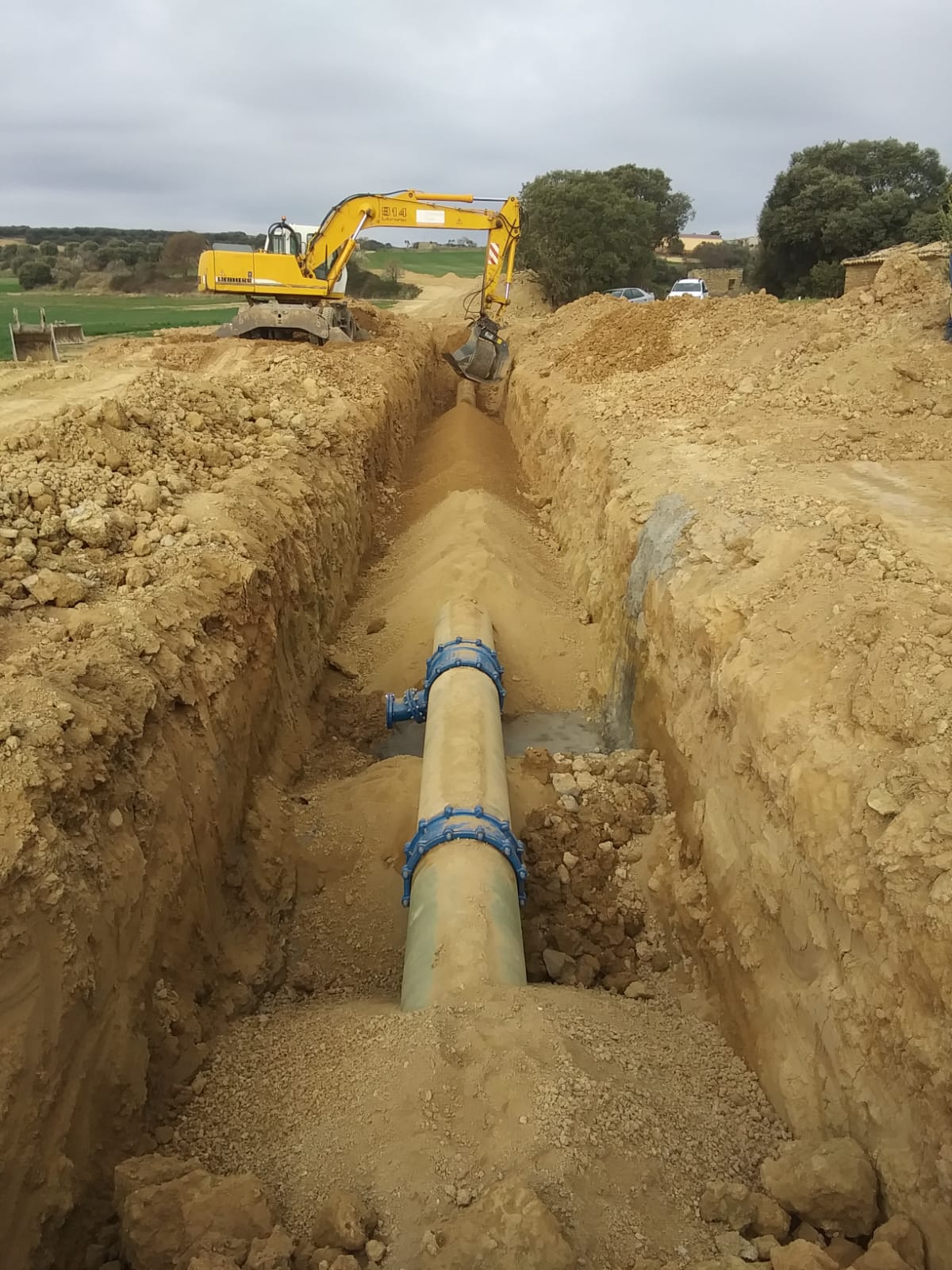

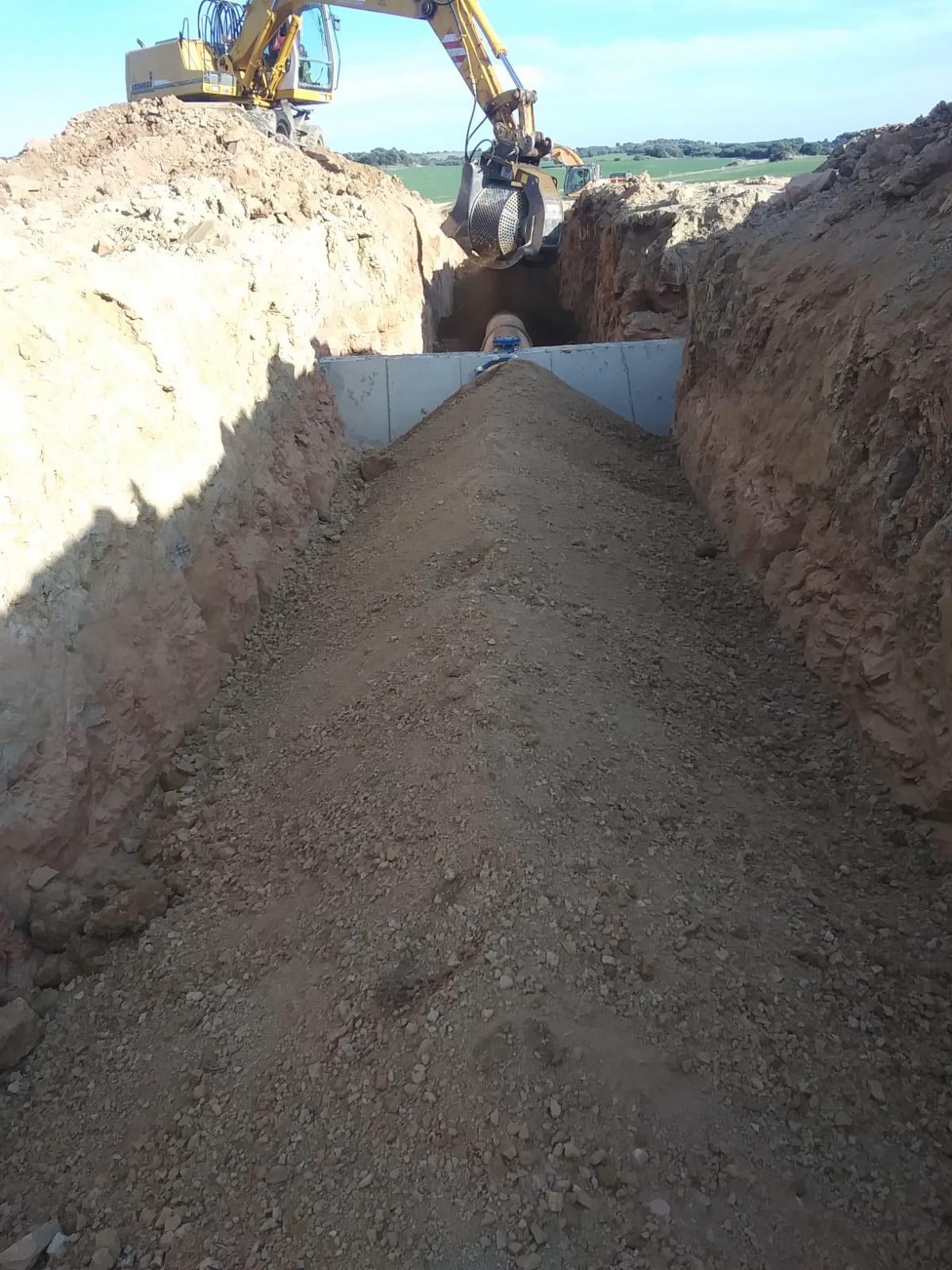

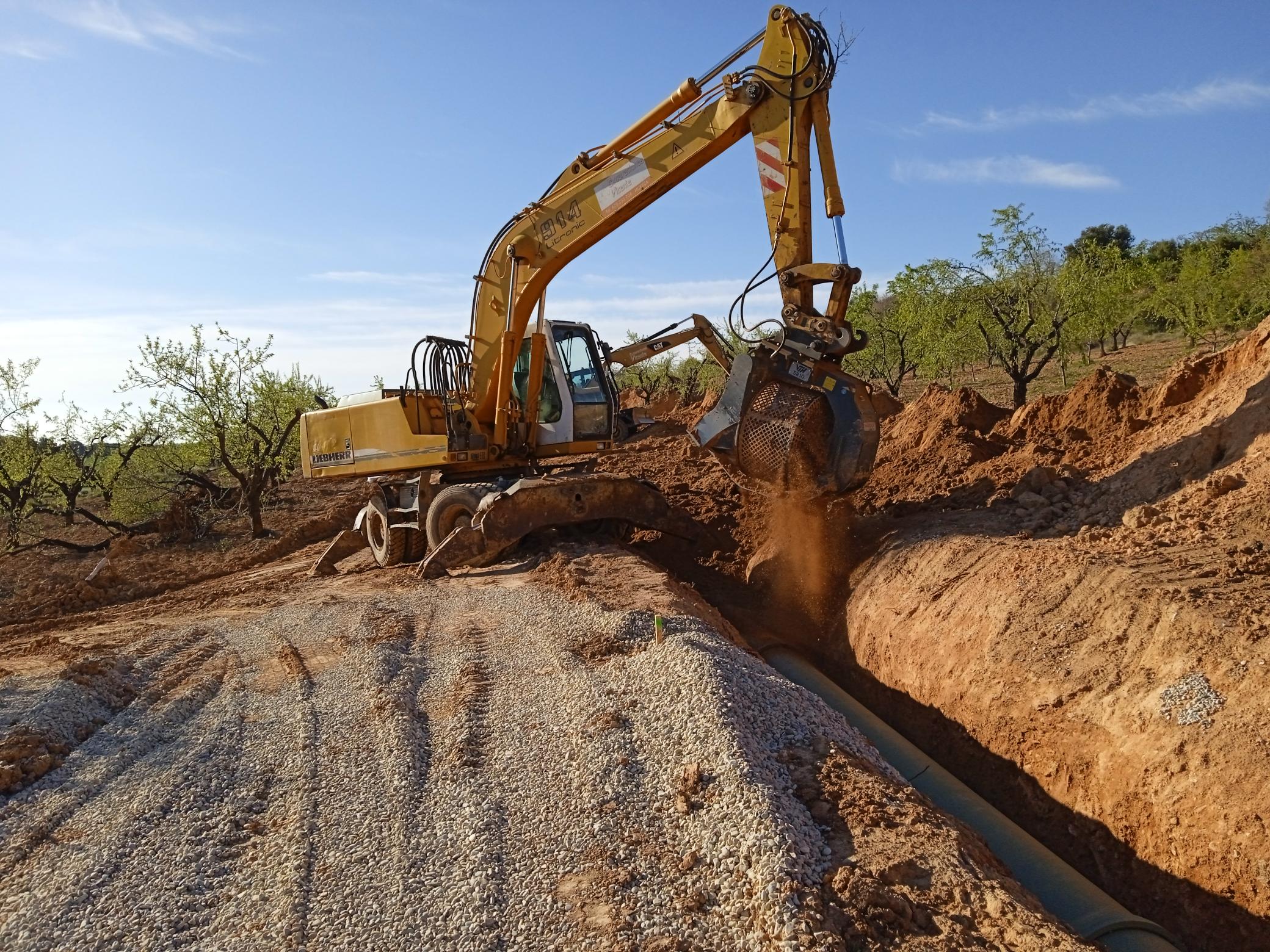

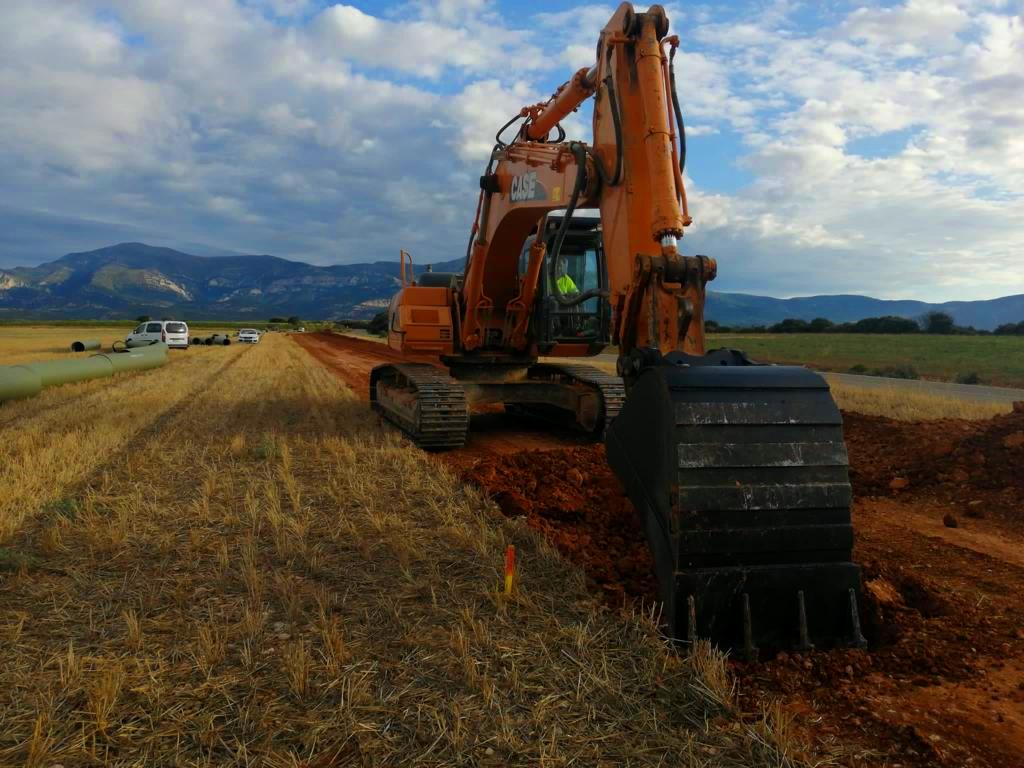

TUBERÍAS
Las redes de tuberías se proyectan en fundición y PVC. Para las piezas de calderería se utilizará acero helicosoldado S 275 JR.
La elección definitiva de los materiales de las tuberías en función del diámetro y de los timbrajes necesarios es la siguiente:
- Fundición: para diámetros mayores de 500.
- PVC: Para diámetros iguales e inferiores a 500.
- Acero helicosoldado: en tramos especiales de conexión
VALVULERÍA
Al inicio de los principales ramales se instalará una válvula de seccionamiento. Estas válvulas serán de los siguientes tipos:
- Para seccionadoras de tuberías de diámetro inferior o igual a 300 mm se colocarán válvulas de compuerta con cierre elástico.
- Para seccionadoras de tuberías de diámetro superior a 300 mm se colocarán válvulas de mariposa de eje centrado.
- Para los hidrantes de riego, se colocarán válvulas de compuerta con cierre elástico.
VENTOSAS
Se dispondrán de ventosas metálicas trifuncionales después de cada válvula de mariposa de corte de los ramales y en las tuberías principales en los puntos que se indican en los planos de planta y perfil longitudinal del proyecto.
DESAGÜES
Con el objeto de facilitar el vaciado de las tuberías se han colocado desagües en los puntos más bajos de éstas, donde se produce una inflexión entre una tubería descendente y otra ascendente. Además estos puntos están localizados en puntos relativamente cercanos a colectores o desagües a cielo abierto con objeto de facilitar la evacuación del caudal, que en ocasiones será considerable.
HIDRANTES
Cada agrupación, dispone de un hidrante de riego de 3”, 4”, 6” o 8”. El diámetro del hidrante se instala en función de la superficie de riego. Los elementos que forman la toma de riego son:
- Calderería de unión a la tubería. · Cuello de cisne en calderería de acero DIN 2448 de 50, 80, 100 ó 150 mm.
- Válvula de compuerta PN-10/16.
- Ventosa de 2 metálica a la entrada del hidrante, en el cuello de cisne.
- Filtro cazapiedras de 3 pulgadas para los hidrantes de 2”, 4 pulgadas para los hidrantes de 3 y 4”, de 6” para el hidrante de 6” y de 8” para el hidrante de 8”, con una válvula de esfera de 1” para limpieza del filtro.
- Purgador de 1/4” a la salida del hidrante.
- Válvula hidráulica (hidrante principal), provista de emisor de pulsos de diámetro 3, 4, 6 o 8 pulgadas, capaz de realizar las siguientes operaciones: Contador, regulador de presión y limitador de caudal.
- Carrete de desmontaje PN-16 para los hidrantes de 6” y 8”.
- Válvula de globo o angular (hidrante secundario), para tomas de hidrantes compartidos, provista de emisor de pulsos de diámetro, capaz de realizar las siguientes operaciones: Contador y regulador de presión. Pilotos controladores de metálicos.

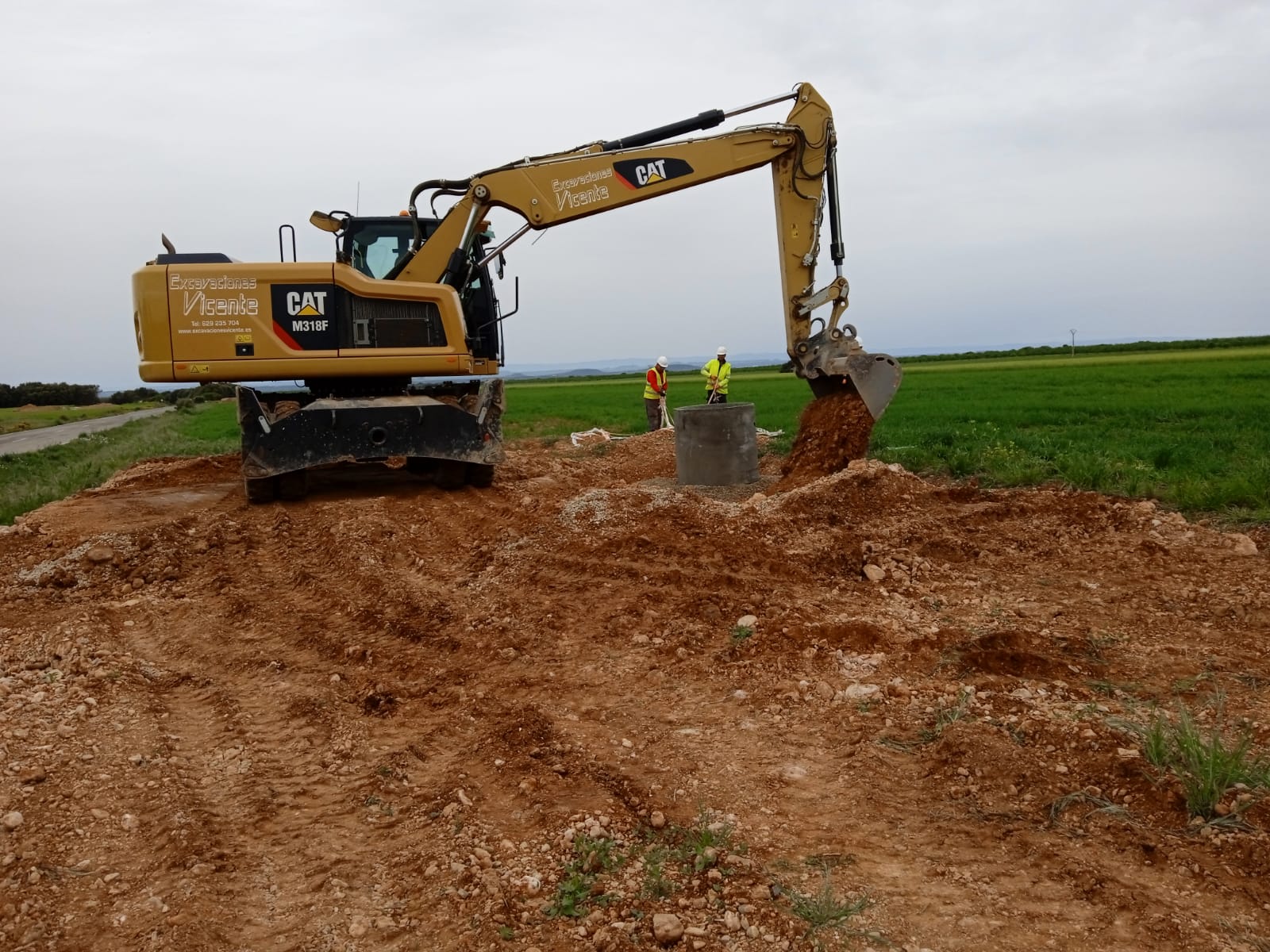

ARQUETAS
Se distinguen tres tipos de arquetas en función de su función en la obra de riego. Estos son:
- Arquetas prefabricadas de hormigón armado para los hidrantes de riego, de distintas características constructivas según profundidad y dimensiones.
- Arquetas formadas por tubos de hormigón en masa para alojar las ventosas y las válvulas de seccionamiento y de desagüe de la red de riego, según planos.
- Arquetas de obra ejecutada in situ para alojar las válvulas de seccionamiento, de control, hidráulicas, etc., de la red de riego
TUBERÍAS TERCIARIAS
Se define como distribución terciaria, la red de tuberías, con los correspondientes accesorios, para llevar el agua desde los hidrantes hasta aquellas parcelas de la agrupación de otros propietarios que se encuentran alejadas. Las tuberías serán de PVC, y diámetros entre 110 y 160 en timbraje 10 Atm.
